完全冷凝常压热水锅炉H6

完全冷凝常压热水锅炉H6

额定热功率:0.7MW 热效率:96%-105.5% 适用燃料:天然气 应用范围:办公楼宇、企事业单位等

简介:采用国内领先的新型环保的燃烧方式——全预混燃烧,对燃料和空气进行全预混,通过精密的调节和控制,确保燃气和空气完全混合,使燃烧更充分。利用全新Ultraten技术换热元件——羽翼管,独特的撕裂槽设计可增加5倍换热面积,大幅度提升传热性能,强化中心烟气的扰动,传热效率更优、能量利用率更高 。

相关产品

点击获取报价 0371-55629010 点击下载资料

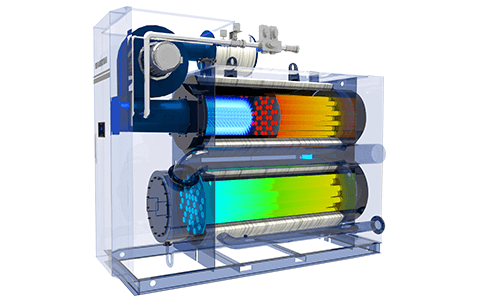

产品剖析图

完全冷凝常压热水锅炉原理

完全冷凝常压热水锅炉原理

本炉型为完全冷凝热水锅炉,燃烧系统采用先进的全预混燃烧器,提高炉膛容积热负荷,降低高温型NOx的生成;对流受热面采用大空间自然对流与强制对流结合,确保受热面均匀冲刷,降低对锅炉水质的要求;低温端受热面采用方快独特的Ultraten技术,极大的降低锅炉排烟温度,提升烟气冷凝率,锅炉效率大幅度提升。

完全冷凝常压热水锅炉热力图

完全冷凝常压热水锅炉热力图
完全冷凝常压热水锅炉
完全冷凝常压热水锅炉完全冷凝常压热水锅炉

(1)具有较高的耐腐蚀性,使用寿命长

冷凝传热元件采用铝硅合金,耐蚀性强。

(2)模块式锅炉

提高系统负荷调节比,进一步提升系统运行效率。

(3)燃烧方式可控、环保

采用一种新型环保的燃烧方式,对燃料和空气进行全预混,采用表面燃烧技术,燃烧效率更高,NOx排放量≤15ppm。

(4)优越的调控技术、较高的调节比

燃烧器可实现比例调节:燃烧器可根据用户用热水量的大小连续调整燃烧器的输出负荷,实现燃烧器无极调整输出,可使锅炉保持高水平的燃烧效率,减少燃料和运行费用,最大调节范围达到20-100%。


完全冷凝常压热水锅炉
完全冷凝常压热水锅炉

全预混燃烧

一种新型环保的燃烧方式,对燃料和空气进行全预混,通过精密的调节和控制,确保燃气和空气的完全混合,使燃烧更充分;采用表面燃烧技术,使燃烧效率更高,降低NOx排放量。NOx排放低于18mg/Nm³。

燃烧器结构简单,便于操作,用户仅操作锅炉控制柜开关即可自动开启运行;全预混燃烧器可实现比例调节,最大调节范围达到20 - 100%。


完全冷凝常压热水锅炉

UItraten技术--羽翼管

全新的Ultraten技术换热元件--羽翼管,高效节能,高度先进的冷凝技术保证了能源利用高效性,通过把燃气燃烧后生成的烟气中的汽化潜热充分吸收,从而使得能量得以被有效利用,节省了能源,使效率更高;

采用高导热系数的铝硅合金材质,极大地延长了受压元件的使用寿命;




技术规格

外形尺寸

型号 A(mm) B(mm) C(mm) 进水口(mm) 出水口(mm) 通大气口(mm) 燃气接口(mm) 冷凝排水口(mm) 排污口(mm) 排烟口口径(mm) 概略重量(t) 满水重量(t)
PN1.6 PN1.6 PN1.6 PN1.6
H6-700 1960 1000 1775 DN100 DN100 DN80 DN32 G 1 1/2" G 1 1/2" φ250 1.86 2.55
型号 A(mm) B(mm) C(mm) L1(mm) L2(mm) a(mm) 进水口(mm)PN1.6 出水口(mm)PN1.6 通大气口(mm)PN1.6 排污口(mm)PN1.6 冷凝排水口(mm) 燃气接口(mm) 排烟口口径(mm)
H6-1400 3595 1325 2750 1235 1600 1350 DN125 DN125 DN125 DN50 2" 1 1/2" Ф300
H6-2800 4205 1950 3380 1400 1990 2000 DN200 DN200 DN150 DN50 2" Ф450

性能参数

型号 进/出水温度 70℃/95℃ 进/出水温度 60℃/80℃ 进/出水温度 50℃/60℃ 进/出水温度 30℃/40℃ 燃气压力(Kpa) 额定热功率(KW) 水容量(m³) 电源(V/Hz)
热水循环量(t/h) 燃气消耗量(Nm³/h) 热水循环量(t/h) 燃气消耗量(Nm³/h) 热水循环量(t/h) 燃气消耗量(Nm³/h) 热水循环量(t/h) 燃气消耗量(Nm³/h)
H6-700 24.1 68.25 30.1 67.34 60.2 65.86 60.2 65.21 5~6 700 0.69 220/50
型号 额定热功率(KW) 进/出水温度70℃/95℃ 进/出水温度60℃/80℃ 进/出水温度50℃/60℃ 进/出水温度30℃/40℃ 水容量(m³) 概略重量(t)
锅炉效率(%) 燃气消耗量(Nm³/h) 锅炉效率(%) 燃气消耗量(Nm³/h) 锅炉效率(%) 燃气消耗量(Nm³/h) 锅炉效率(%) 燃气消耗量(Nm³/h)
H6-1400 1400 96.1 137.1 97.2 135.5 101.2 130.2 105.5 124.9 1.3 4.4
H6-2800 2800 96.2 273.9 97.3 270.8 101.3 260.1 105.4 250 3.8 6.9

燃料消耗量为安装冷凝器以后的数值;燃料热值:重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³;

由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。
