真空热水锅炉

真空热水锅炉

额定热功率:0.7-2.8MW

热效率:105.5%

适用燃料:天然气、轻油

应用范围:企事业单位、办公机关、酒店会所供暖供热水

简介:采用一种新型环保的表面燃烧技术,对燃料和空气进行全预混,通过精密的调节和控制,确保燃气和空气完全混合,使燃烧更充分。而且产品采用了先进的U型烟管技术,无缝焊接一次成型,避免空气渗入。烟管采用的是羽翼管技术和螺纹技术有机结合,确保烟气在各截面流速稳定,附加的阻力减少,使各段换热面的利用率提高,增强热效率。

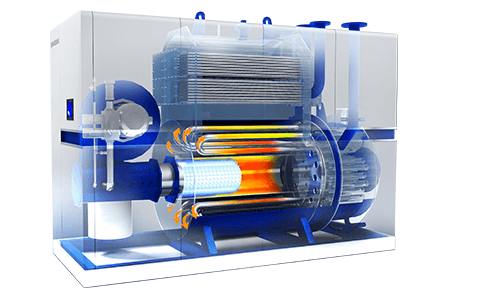

产品剖析图

真空热水锅炉-T6

真空锅炉原理

真空热水机组内部通过真空抽气后形成一个真空腔;锅炉启动后,燃料燃烧产生的热量传给受热面内的热媒水,使热媒水在炉内负压状态下蒸发成负压蒸汽;负压蒸汽上升与在真空室内的热交换器进行相变换热后,变成凝结水回流到热媒水中。

水蒸汽凝结后形成水滴流回热媒水,重新被加热气化,开始了新的循环过程;

冷凝换热部分与高温烟气充分换热,直接加热换热器内给水,烟气发生冷凝不仅放出了部分显热,也释放了大量潜热,将锅炉的效率发挥至极限!

三维真空热水锅炉热力图

真空热水锅炉-T6
真空热水锅炉-T6
真空热水锅炉-T6真空热水锅炉-T6 真空热水锅炉-T6

占地面积小

  1. 采用U形烟管完成三回程,一侧呈自由端,对炉胆无约束应力,空间分配合理;
  2. 冷凝器与后烟箱融为一体,进一步减小锅炉总体积;

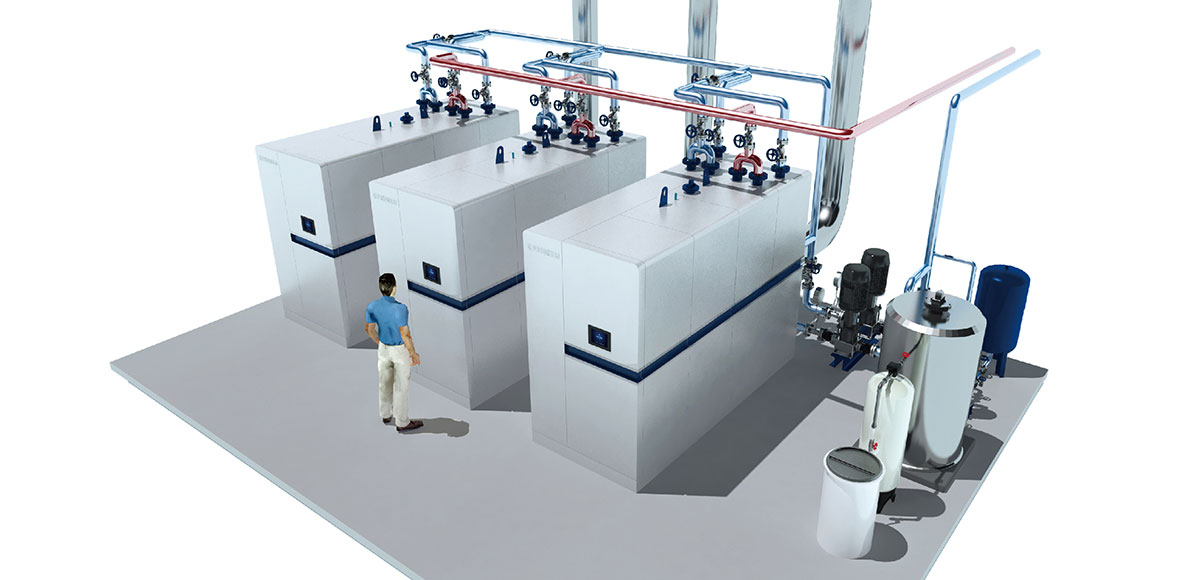

  3. 锅炉房内无须设置板式及容积式热交换器、一次循环泵、软水处理及膨胀水箱等辅助设备,系统简单,总体占地面积小,投资费用低。
  4. 模块化运行模式可实现一个系统控制多台锅炉及辅机,通过智能软件的联控和协调,轻松调节锅炉机组搭配方式,缩小整体空间。

容垢能力强

  1. 冷却水在传热管外部流通,不易结垢且便于清理;
  2. 大容积设计,长期运行保持换热效率无衰减,并且便于冷却水流通,难以成垢;

高效低排放

  1. 运用全预混燃烧技术,空气与燃气预先混合以及表面燃烧方式都让燃烧更充分,燃烧效率更高,NOx排放量低于18mg/m³;
  2. Ultraten羽翼换热技术与螺纹技术有机结合,确保烟气在各截面流速稳定、附加阻力小,提高路体内各段换热面的利用率;
  3. 加工无焊缝弯制,一次成型,阻断空气进入,提高换热效率;
  4. 羽翼管冷凝器大容积设计,换热速度快,排烟温度最低可至60℃,热效率最高可达105.5%。

一机多用法

采用通用标准管箱,一台锅炉可以适应单回路、双回路、大温差、小温差等不同运行模式,通过多路换热器的配置,同时实现多路供水,一机多用,用户使用更灵活。

使用寿命长

采用高导热系数的铝硅合金材质,受压元件更耐腐蚀,强度更高;

锅炉内部循环的热媒水经脱氧、除垢后在出厂前一次充注完成,没有损失,不需补水,炉体内部永远不会结垢、腐蚀,使用寿命是普通锅炉的2倍以上。

真空热水锅炉-T6
真空热水锅炉-T6

全预混燃烧

一种新型环保的燃烧方式,对燃料和空气进行全预混,通过精密的调节和控制,确保燃气和空气的完全混合,使燃烧更充分;采用表面燃烧技术,使燃烧效率更高,降低NOx排放量。NOx排放低于18mg/Nm³。

燃烧器结构简单,便于操作,用户仅操作锅炉控制柜开关即可自动开启运行;全预混燃烧器可实现比例调节,最大调节范围达到20 - 100%。

真空热水锅炉-T6

UItraten技术--羽翼管

全新的Ultraten技术换热元件--羽翼管,高效节能,高度先进的冷凝技术保证了能源利用高效性,通过把燃气燃烧后生成的烟气中的汽化潜热充分吸收,从而使得能量得以被有效利用,节省了能源,使效率更高;

采用高导热系数的铝硅合金材质,极大地延长了受压元件的使用寿命;

了解更多

锅炉保护系统

  1. 锅炉具有电压超高、超低保护,当电源电压超出正常范围后,自动切断锅炉电源并报警。
  2. 锅炉具有温度传感器异常保护,每次开机后,锅炉控制系统首先检测传感器情况,如异常则自动切断锅炉电源并报警。
  3. 锅炉具有缺水报警功能:当锅炉水位低于锅安全水位时,自动切断锅炉电源并报警。
  4. 三重压力保护系统。
  5. 热媒水超温保护系统:锅炉内置PT100温度传感器,随时监测热媒水温度,当媒水超过设定温度时,停止燃烧;换热器出水温度保护:通过检测换热器出水温度,控制燃烧器启停,保护锅炉安全运行,减少燃料消耗;二次过热保护:当以上超温保护系统未起作用的情况下,二次过热保护系统动作,及时切断锅炉电源。
  6. 数字式压力开关:采用日本原装进口数字式压力开关,随时检测锅内真空度的变化,压力超高时,停止燃烧;自控安全防爆阀报警:当异常情况下,锅炉内压力转向微正压时,触动自控安全防爆阀报警,切断锅炉电源;自控安全防爆阀泄放:当钢炉内压力继续上升,防爆阀因压力超高而破裂,泄放出钢炉内的压力,保障钢炉安全运行安全可靠。
  7. 流量开关保护:自动检测尾部受热面的水流情况,确保尾部受热面得到足够的冷却。
  8. 防冻保护系统:水、电、燃气接通的情况下,锅炉水温低于5℃时锅炉将启动保护系统。
  9. 燃烧器遇熄火、马达过载等故障,启动熄火保护系统。

检漏方式

冷凝式真空锅炉的关键技术是真空度要保持长久稳定,漏率极小。——有数据表明,锅炉内部如果含有不凝性气体,如空气,即使及其微弱,也会对凝结换热过程产生十分有害的影响。例如,水蒸气中质量含量为1%的空气能使表面传热系数降低60%,后果相当严重。由此可知,通过各种手段提高此类锅炉的真空度保持的持久性是一个重要内容。

方快系列冷凝式真空锅炉均采用氦质谱检漏仪进行检测,确保锅炉真空度的长久保持!

真空自动维持装置介绍

真空锅炉在正式投入运行后,内部为真空状态,但由于以下原因,随着锅炉的运行内部的不凝性气体会逐步的增加。

第一:炉体泄露:焊缝、密封部位、钢材的轻微泄漏。

第二:不凝性气体的产生(无法预防):热媒水和炉体(钢板)会发生化学反应,释放出一种不凝性气体(H2),不凝性气体将直接影响真空锅炉的真空度。但化学反应同时在钢板表面同时形成一种保护膜(氢氧化铁),阻碍该化学反应,按照经验此化学反应将在锅炉运行2~3年内停止。

当真空锅炉内部产生不凝性气体时,压力会随之上升,也就是所说的真空度破坏。真空锅炉内部产生的不凝性气体对换热效率的影响是很严重的。当不凝性气体体积含量达到0.2%的时候,热效率降低20~30%,出水温度提高不上去,降低锅炉出力,所以真空锅炉运行时,必须把不凝性气体抽出去。

性能对比

项目 羽翼型冷凝真空锅炉 其他厂家真空锅炉产品
换热器结构 直管换热管;即使长期运行管内有污垢产生,只需拆开两端水室盖板进行简单机械清洗即可,对换热器没有损伤。 U型换热管:管内污垢很难清洗,必须用厂家专用化学药剂清洗,对换热器损伤较大。
换热技术 采用ULtraten技术,独特的撕裂槽设计,增加5倍换热面积。可将烟气中更多的热量置换出来,从而获得更高的热效率。 普通螺纹烟管,换热效果差,本体排烟温度高,锅炉效率低。
检测方式 采用先进的氦质谱检漏方式,确保炉体漏率不大于3×10-8 m3Pa/S 多数厂家采用水压检漏的方式:可检测漏率低,约1.3~5.4×10-4 m3Pa/S;
安全装置 机械式安全装置:防爆阀,工作可靠。

1.采用电气控制的电磁阀排空,可靠性低于机械式安全装置;

2.采用溶解栓,工作受炉内不凝性气体含量的影响;

高效节能冷凝器 全新结构冷凝器水质适应能力强,耐压高,水侧不易结垢并便于清理,烟气侧全部采用硅铝合金羽翼管,换热效果好,排烟温度与给水温度温差在10°C之内,更不怕低温冷凝水的腐蚀,使得冷凝器使用寿命延长两倍以上,锅炉效率可达105%; 传统蛇形翅片管换热管,烟气侧和水侧均不易清理,不耐低温冷凝水腐蚀,使用寿命短。
包装外观 整体采用方形结构,FGR管道内置,使用活动门板,拆卸方便,外形紧凑美观。 仅1~2个活动门,不易检修。FGR管道现场安装调试。

节能概算

羽翼型冷凝真空锅炉的经济性对比

额定热功率(×10⁴Kcal/h) 当量蒸吨(t/h) 普通真空锅炉
燃料消耗量
羽翼型冷凝真空锅炉
燃料消耗量
冷凝式真空锅炉
每小时节约燃气量
一年节约费用
(年运行小时数7000h)
天然气(Nm³/h) 煤气(Nm³/h) 天然气(Nm³/h) 煤气(Nm³/h) 天然气(Nm³/h) 煤气(Nm³/h) 天然气(万元) 煤气 (万元)
60 1 76.7 171.6 67.87 151.8 8.9 19.8 18.7 13.9
90 1.5 115.1 257.4 101.8 227.7 13.3 29.7 27.9 20.8
120 2 153.5 343.2 135.7 303.6 17.7 39.6 37.2 27.7
180 3 230.2 514.9 203.6 455.5 26.6 59.4 55.8 41.6
240 4 306.9 686.5 271.5 607.3 35.4 79.2 74.3 55.4
300 5 383.6 858.1 339.4 759.1 44.3 99.0 93.0 69.3
360 6 460.4 1029.7 407.2 910.9 53.1 118.8 111.5 83.2
480 8 613.8 1373.0 543.0 1214.6 70.8 158.4 148.7 110.9
600 10 767.3 1716.2 678.7 1518.2 88.5 198.0 185.9 138.6
计算说明 天然气的参考价格为3元/Nm³;煤气的参考价格为1元/Nm³;锅炉的年运行小时数为7000小时。

注:天然气低位热值:8500Kcal/Nm³,单价3元/Nm³

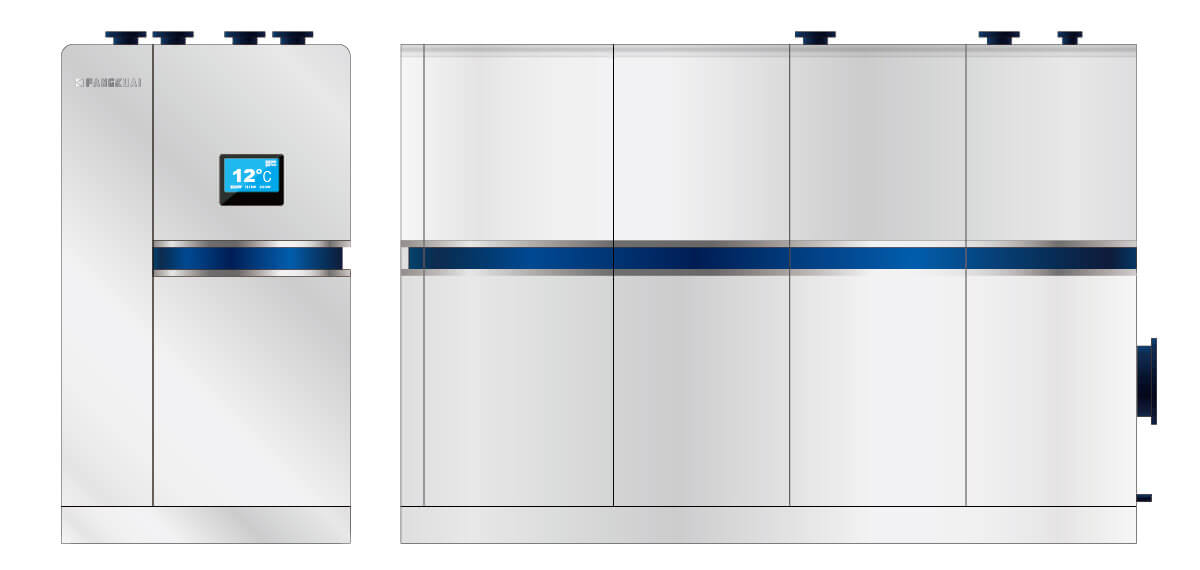

型号 额定热功率 额定工作压力 额定蒸汽温度 换热器额定压力 热效率 热水产量
单位 kw MPa m m m m m m MPa % t/h(10/60℃)
T6-700 700 -0.02 93.5 3150 1350 2300 1.6 105.5 12
T6-1400 1400 -0.02 93.5 3570 1550 2330 1.6 105.5 24
T6-2800 2800 -0.02 93.5 4910 1730 2680 1.6 105.5 48

燃料热值:天然气低位热值按38.3MJ/Nm³

由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。

换热器性能参数

项目型号 单个管箱 两个管箱串联 两个管箱并联
额定供热量 额定出/进口水温 热水流量 额定供热量 额定出/进口水温 热水流量 额定供热量 额定出/进口水温 热水流量
单位 MW m³/h MW m³/h MW m³/h
T6-700 0.47 60/50 40 0.7 60/40(80/60) 30 0.7 60/50 60
60/40 20
T6-1400 0.93 60/50 80 1.4 60 1.4 120
60/40 40
T6-2800 1.87 60/50 160 2.8 120 2.8 240
60/40 80

天然气低位值按38.3MJ/Nm³

由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。
