WNS一体式冷凝蒸汽锅炉

WNS一体式冷凝蒸汽锅炉

额定蒸发量:1-20吨 热效率:100-104% 适用燃料:天然气、城市煤气、柴油、重油 应用范围:食品、建筑、纺织、医院、机械机电等

简介:锅炉采取优秀的设计理念,根据各品位热能的特点,烟气余热体积利用,充分吸收烟气中余热,锅炉效率得到极大程度的提升,可达104%以上。

相关产品

点击获取报价 0371-55629010 点击下载资料

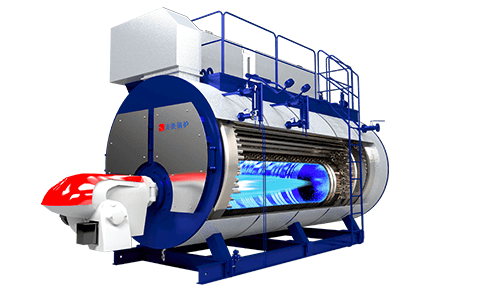

产品剖析图

一体式冷凝蒸汽锅炉原理

一体式冷凝蒸汽锅炉原理

冷凝式燃气锅炉的工作原理就是通过一定的装置将锅炉燃烧后排放的热烟气(一般在140℃左右)中的能量进行回收,经回收后的排烟温度只有60℃左右,这样热效率大概提高了10%左右,自然就节约了大约10%的燃气,同时在能量回收过程中,还能够降低有害气体的排放,减少环境污染。

一体式冷凝蒸汽锅炉热力图

一体式冷凝蒸汽锅炉热力图
一体式冷凝蒸汽锅炉
特点图1 特点图2 特点图3

(1)全方位保护系统

锅炉设有多重保护系统:水位保护、压力控制保护、符合自动调节功能、电源异常保护功能、时间设置功能、烟温超高报警功能;燃烧器压力保护、停电自锁保护、电源故障保护等功能;以及对运行历史、故障历史等自动记录功能,都使锅炉运行更安全,使用更放心。

(2)全自动控制系统

自主设计研发的PLC全自动智能控制系统,采用机电一体化设计结合可编程逻辑控制器,大大提升锅炉自动化运行程度和运行可靠度,操作直观简单。

(3)运行效率高

差压式检测、变频连续给水系统的设计,都让锅炉运行更加稳定,运行效率更高。

(4)使用寿命长

燃烧室完全浸入水中,冷却效果好,后管板不受高温烟气冲刷,改善锅炉运行环境,延长锅炉使用寿命;

采用波纹炉胆,既增加受热面又缓解热胀冷缩可能对燃烧室带来的伤害。

(5)节省燃料

采用大炉膛设计,燃料燃烧更加充分,更节省燃料成本。


一体冷凝蒸汽锅炉
自主研发电控柜、PLC(可编程逻辑控制器)

自主研发电控柜、PLC(可编程逻辑控制器)

控制器特点:

蒸汽锅炉控制系统是我公司吸收国外先进技术,结合国内锅炉控制自动化的各种需要和具体应用现状,采用现代控制技术,而推出的新一代锅炉控制系统。适用于燃蒸汽锅炉的自动控制,具有可靠性高、自动化程度高、使用方便、操作简单、功能丰富、控制灵活、造型美观、性能价格比高等优点。

操作界面直观简捷,运行状态一目了然采用高分辨率的触摸屏;可实时动感地显示燃烧器运行状况及火焰的变化状态;全中文的多级弹出式菜单,使锅炉的监控简单化、条理化、智能化;中文故障维修指南,操作简单。


波纹炉胆

波纹炉胆

控制器特点:

先进性主要体现在:原为依靠外单位加工,现定制加工设备,通过试验制定了内部波胆加工工艺数据。

加工前,应先进行划线,不同的波距应增加对应的收缩量,加工时按划线的位置进行加工。

首先对第一道波进行加热至700℃~750℃,然后通过顶轮逐一进行旋压,全部成形后应进行外观尺寸和减薄量的测试,合格后应根据图纸尺寸进行割边,目前有2台设备。

该设备采用局部加热滚压原理,代替传统的摸压加工波纹炉胆,具有模具少,尺寸控制精确,操作简单方便,加工工件范围大等特点。



了解更多

控制功能:

  1. 冷凝受热面由无切削挤压型螺旋翅片管组成,吸热效率高,有效降低排烟温度的同时,可去除烟气中的NOx、SOx等有害物质,使烟气达到国家一类地区排放标准。选用国标锅炉管,布置合理,换热面积大,热效率高,采用管板自动焊。
  2. 能保存更多的热能,保持更高的水温,隔热率(R值)均超过16,热损失少,使锅炉效率提高5%以上。
  3. 锅炉选用进口燃烧器,融合世界先进的一体化技术,集机、电、光为一体,结构紧凑,性能可靠,装配维护方便,同时燃烧器采用旋流和直流配风,使燃料和助燃空气充分混合,获得满意的燃料浓度比,旋流风造成高温烟气的回流,大大地提高了火焰的稳定性,因而燃烧完全,且排烟干净,烟色等级低于卡拉克2

安全保护功能:

燃烧器点火、熄火故障与连锁保护;锅炉蒸汽压力超高故障与连锁保护;锅炉超高水位故障与连锁保护;锅炉低水位过低故障与连锁保护;锅炉极低水位故障与连锁保护;燃气压力异常(压力高或者压力低)故障与连锁保护;燃气泄漏故障与连锁保护;风压异常故障与连锁保护;温度传感器故障保护排烟温度超温报警提示与连锁保护;电机过载、过流监测与保护;水泵、风机过载及故障报警与连锁保护



技术规格

项目型号 单位 WNS1
1.0-YQ
WNS2
1.25-YQ
WNS3
1.25-YQ
WNS4
1.25-YQ
WNS6
1.25-YQ
WNS8
1.25-YQ
WNS10
1.25-YQ
WNS15
1.25-YQ
WNS20
1.25-YQ
额度蒸发量 t/h 1 2 3 4 6 8 10 15 20
对应发热量 10⁴kcal/h 64 128 192 256 384 512 640 960 1280
燃烧调节方式 全自动两段火 全自动比例调节
燃料耗量 天然气 Nm³/h 66.7 133.4 200 266.7 400.1 533.4 666.8 1000.2 1333.6
城市煤气 Nm³/h 135.4 270.9 406.3 541.7 812.6 1083.5 1354.3 2031.5 2708.6
柴油 kg/h 63.1 126.2 189.3 252.5 378.7 504.9 631.2 946.7 1262.3
重油 kg/h 65.6 131.2 196.8 262.4 393.7 524.9 656.1 984.2 1312.2
电功率 燃油 KW 3.6 8.9 14 16 18 29 34 69 79
燃气 KW 3.2 8.5 13 16 18 29 34 61 67
最大锅炉尺寸 A mm 3650 4650 5340 6170 6760 7720 7940 9300 9500
B mm 2320 2920 2990 2930 3160 3710 3770 5390 5770
C mm 2970 3640 3860 4170 4390 5210 5210 5490 5930
阀门压力 MPa 1.6(2.5)
给水口-DN mm 25 40 40 40 40 50 50 50 65
主出气口-DN mm 50 65 80 100 125 125 150 200 200
排污口-DN mm 40 40 50 50 50 50 50 50 50
安全阀接口-DN mm 40 50 50 50 65 65 80 100 100
安全阀泄放口-DN mm 50 65 65 65 80 80 100 125 150
烟囱直径 mm 300 350 450 450 550 700 700 900 900
重量 t 5.1 9.3 11.8 12.9 16.3 24.1 25.5 36.2 47.4
通用 额定蒸汽温度 (184)194(204) 额定热效率 % 100-104 燃烧方式 MPa 微正压室燃
额定进水温度 20 额定蒸汽压力 MPa (1)1.25(1.6) 使用电源 V/Hz 380/50

燃料消耗量为安装冷凝器以后的数值;燃料热值:重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³;

由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。
